Thurlby-Thandor before modification plots.

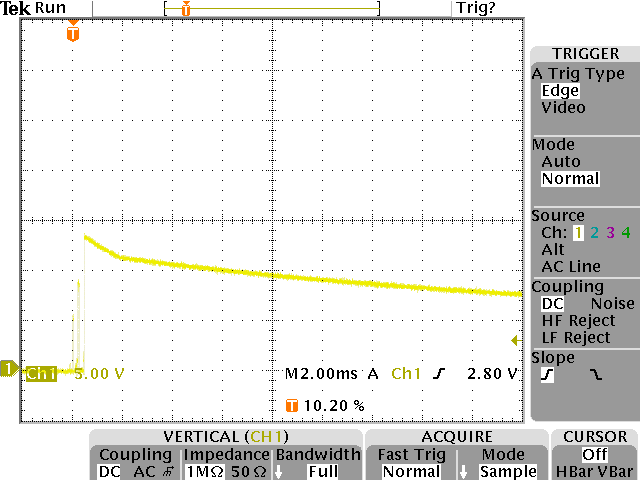

Plot 0: Left hand Supply, 5V, 23mA, damping off.



Plot 1: Left hand Supply, 5V, 101mA, damping off.



Plot 2: Left hand Supply, 5V, 101mA, damping off. (Same conditions as the last plot but worse overshoot.)



Plot 3: SWITCH OFF Left hand Supply, 5V, 500mA, damping off.



Plot 4: Left hand Supply, 5V, 500mA, damping off.



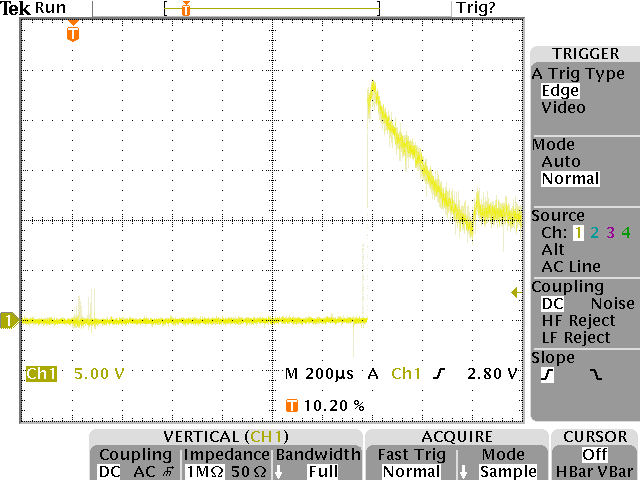

Plot 5: SWITCH OFF Left hand Supply, 5V, 500mA, damping off.



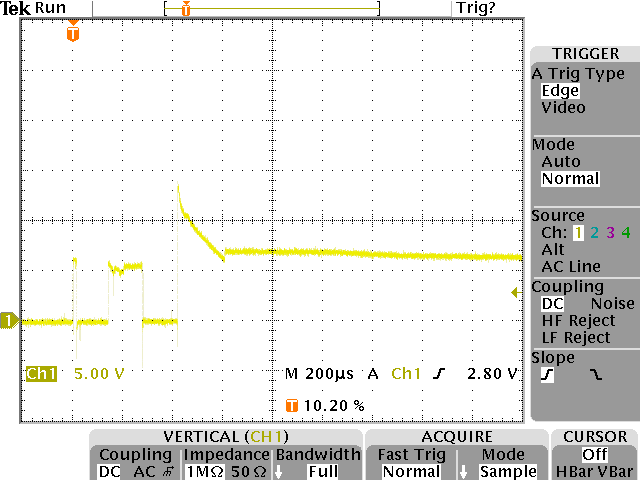

Plot 6: Left hand Supply, 5V, 866mA, damping off.



Plot 7: Left hand Supply, 5V, 866mA, damping on.



Plot 8: Left hand Supply, 15V, 71mA, damping off.



Plot 9: Left hand Supply, 15V, 106mA, damping off.



Plot 10: SWITCH OFF Left hand Supply, 15V, 502mA, damping off.



Plot 11: Left hand Supply, 15V, 502mA, damping off.



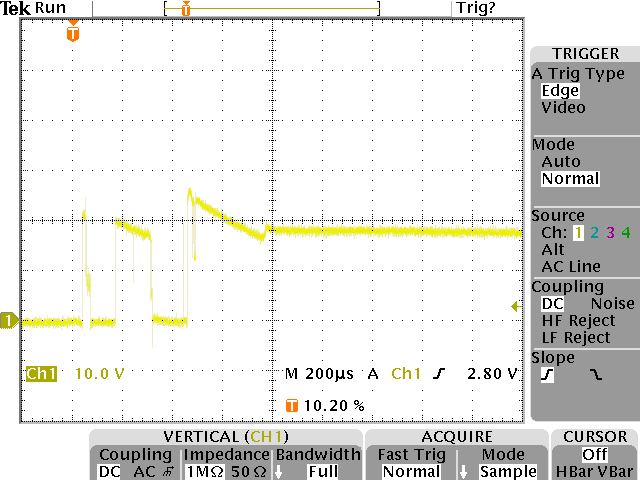

Plot 12: Left hand Supply, 15V, 954mA, damping off.



Plot 13: Left hand Supply, 15V, 954mA, damping on.



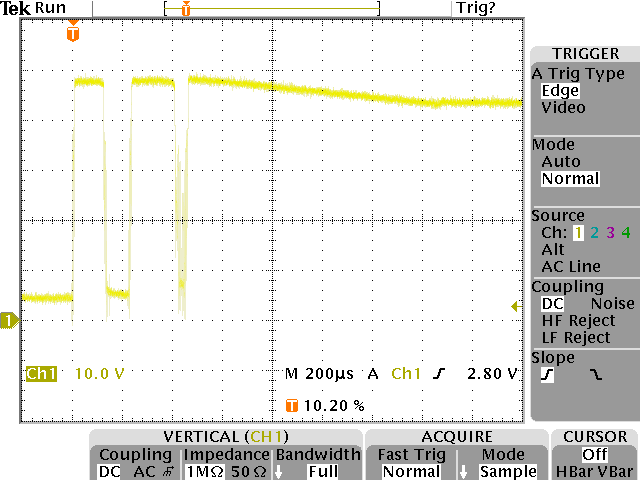

Plot 14: Left hand Supply, 32V, 151mA, damping off.



Plot 15: Left hand Supply, 32V, 503mA, damping off.



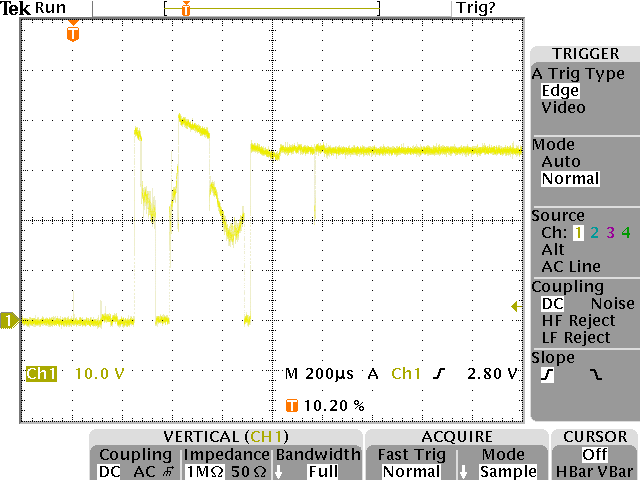

Plot 16: Left hand Supply, 32V, 1004mA, damping off.



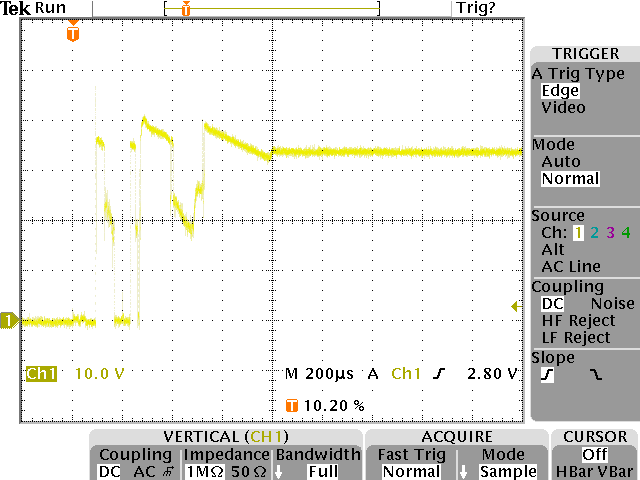

Plot 17: Left hand Supply, 32V, 1004mA, damping on.

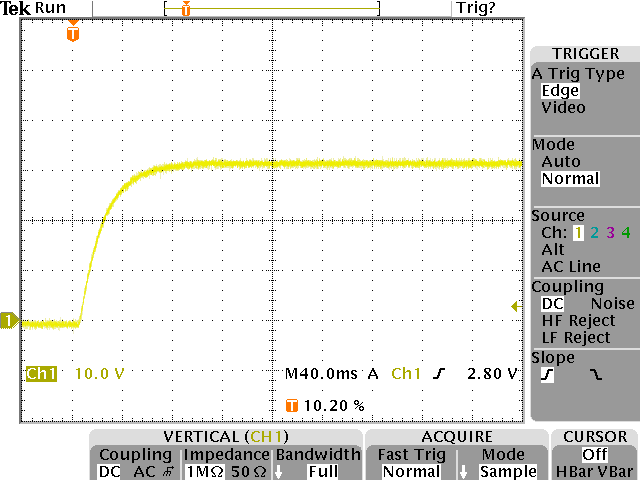

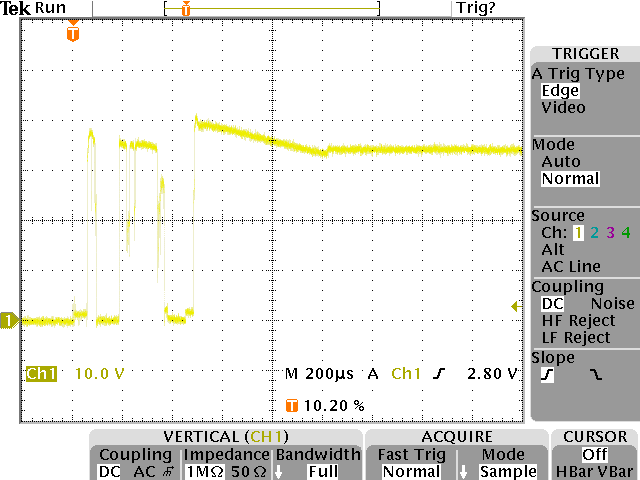

Plot 18: SWITCH ON USING MAINS SWITCH Left hand Supply, 32V, 995mA, damping off.
A similar response was seen for all voltage and current settings.



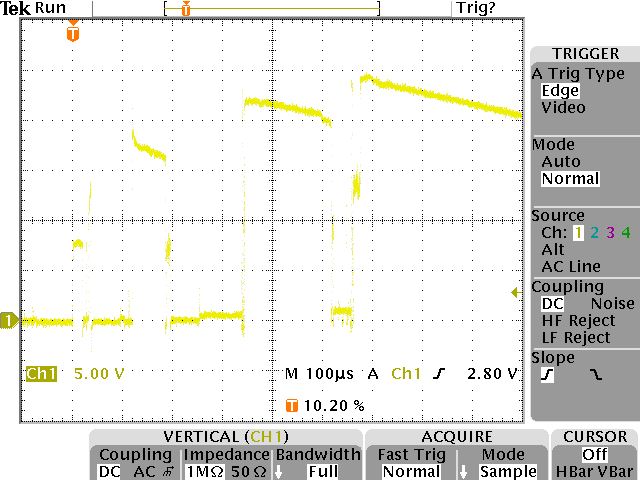

Plot 19: Right hand Supply, 5V, 116mA, damping off.



Plot 20: Right hand Supply, 5V, 861mA, damping off.



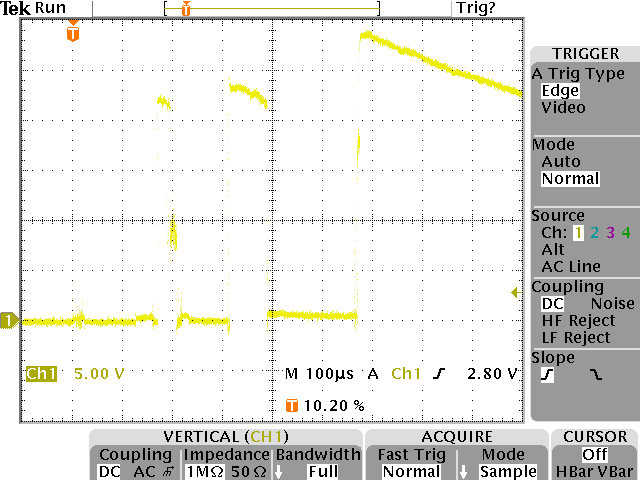

Plot 21: Right hand Supply, 15V, 520mA, damping off.



Plot 22: Right hand Supply, 32V, 1045mA, damping off.



Plot 23: Right hand Supply, 32V, NO LOAD, damping off.



Back.

Writen by Jason A Tandy 3/4/01
